Vet Energy হল UAV প্রস্তুতকারক এবং সরবরাহকারীদের জন্য বিখ্যাত চীন 2000W এয়ার কুলিং ফুয়েল সেল স্ট্যাকগুলির মধ্যে একটি৷ আমাদের কারখানাটি UAV-এর জন্য 2000W এয়ার কুলিং ফুয়েল সেল স্ট্যাক তৈরিতে বিশেষজ্ঞ৷ আমরা মানসম্মত অভিযোজন এবং গ্রাহকের অগ্রাধিকারের প্রধানের সাথে লেগে থাকি, আমরা আন্তরিকভাবে ব্যবসায়িক সহযোগিতার জন্য আপনার চিঠি, কল এবং তদন্তকে স্বাগত জানাই।
CHIVET হল UAV নির্মাতা এবং সরবরাহকারীদের জন্য বিখ্যাত চীন 2000W এয়ার কুলিং ফুয়েল সেল স্ট্যাকগুলির মধ্যে একটি।
UVA-এর জন্য এই হাইড্রোজেন ফুয়েল সেল স্ট্যাকটি 950w/kg শক্তি ঘনত্বের সাথে বৈশিষ্ট্যযুক্ত।
আমাদের লাইটওয়েট, পাওয়ার-ডেনস ইউএভি ফুয়েল সেল মডিউলগুলি গ্রাহকদের ঐতিহ্যগত ব্যাটারি প্রযুক্তির সীমাবদ্ধতাগুলিকে বাইপাস করতে দেয়, একটি শক্তিশালী এবং হালকা প্যাকেজে পরিষ্কার ডিসি পাওয়ার তৈরি করার সময় ড্রোন ফ্লাইটের সময় এবং রেঞ্জ উল্লেখযোগ্যভাবে প্রসারিত করে।
আমাদের ড্রোন ফুয়েল সেল পাওয়ার মডিউলগুলি (FCPMs) অফশোর পরিদর্শন, অনুসন্ধান এবং উদ্ধার, এরিয়াল ফটোগ্রাফি এবং ম্যাপিং, নির্ভুল কৃষি এবং আরও অনেক কিছু সহ বিস্তৃত পেশাদার বাণিজ্যিক অ্যাপ্লিকেশনের জন্য আদর্শ।

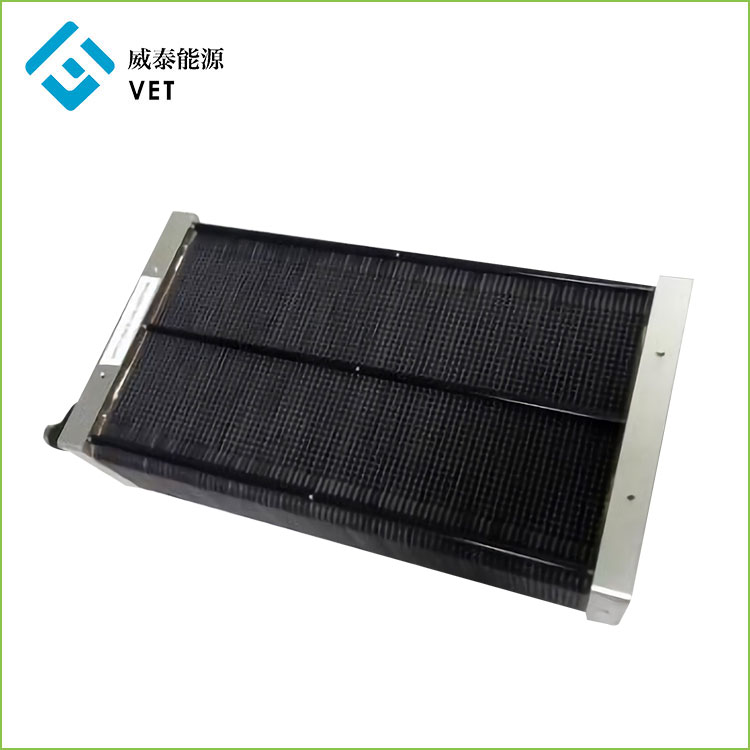

UAV এর জন্য 2000W এয়ার কুলিং ফুয়েল সেল স্ট্যাক
1. পণ্য পরিচিতি
UVA-এর জন্য এই হাইড্রোজেন ফুয়েল সেল স্ট্যাকটি 950w/kg শক্তি ঘনত্বের সাথে বৈশিষ্ট্যযুক্ত।
শুষ্ক হাইড্রোজেন এবং পরিবেষ্টিত বাতাসে অপারেশন
শক্তিশালী ধাতু সম্পূর্ণ সেল নির্মাণ
ব্যাটারি এবং/অথবা সুপার-ক্যাপাসিটর দিয়ে হাইব্রিডাইজেশনের জন্য আদর্শ
জন্য প্রমাণিত স্থায়িত্ব এবং নির্ভরযোগ্যতা
মডুলার এবং মাপযোগ্য সমাধান প্রদান করে একাধিক কনফিগারেশন বিকল্প
বিভিন্ন অ্যাপ্লিকেশনের প্রয়োজনীয়তা পূরণ করার জন্য স্ট্যাক বিকল্পের পরিসর
কম তাপীয় এবং শাব্দ স্বাক্ষর
সিরিজ এবং সমান্তরাল সংযোগ সম্ভব
2000W এয়ার কুলিং ফুয়েল সেল সিস্টেম
ফুয়েল সেল সিস্টেমের মধ্যে রয়েছে: স্ট্যাক, পাওয়ার ম্যানেজমেন্ট ইউনিট, ফ্যান, সোলেনয়েড ভালভ, তাপমাত্রা সেন্সর, তাপমাত্রা এবং আর্দ্রতা সেন্সর এবং নিয়ন্ত্রণ সফ্টওয়্যার
2kw এয়ার কুলিং ফুয়েল সেল সিস্টেম ডায়াগ্রাম
ফুয়েল সেল সিস্টেমের স্ট্রাকচার ডায়াগ্রাম
2. পণ্যের প্যারামিটার (স্পেসিফিকেশন)
2.1 2000W এয়ার কুলিং ফুয়েল সেল স্ট্যাক প্যারামিটার
|
||||
এই ফুয়েল সেল স্ট্যাকটি 950w/kg পাওয়ার ঘনত্ব সহ বৈশিষ্ট্যযুক্ত। এটি হালকা ওজনযুক্ত, কম শক্তি খরচ অ্যাপ্লিকেশন বা বহনযোগ্য শক্তি উৎসে ব্যবহার করা যেতে পারে। ছোট আকার ছোট অ্যাপ্লিকেশন এটি সীমাবদ্ধ না. একাধিক স্ট্যাক আমাদের মালিকানাধীন BMS প্রযুক্তির অধীনে উচ্চ শক্তি খরচ অ্যাপ্লিকেশন সমর্থন করার জন্য সংযুক্ত এবং স্কেল করা যেতে পারে। |
||||
H-48-2000 প্যারামিটার |
||||
আউটপুট পরামিতি |
হারের ক্ষমতা |
2000W |
||
রেটেড ভোল্টেজ |
51V |
|||
রেট করা বর্তমান |
39A |
|||
ডিসি ভোল্টেজ পরিসীমা |
48-85V |
|||
দক্ষতা |
≥50% |
|||
জ্বালানী পরামিতি |
H2 বিশুদ্ধতা |
≥99.99%(CO<1PPM) |
||
H2 চাপ |
0.045~0.07Mpa |
|||
H2 খরচ |
28.5L/মিনিট |
|||
অ্যাম্বিয়েন্ট প্যারামিটার |
পরিবেষ্টিত তাপমাত্রা অপারেটিং. |
-5~35℃ |
||
পরিবেষ্টিত আর্দ্রতা অপারেটিং |
10% ~95% |
|||
স্টোরেজ অ্যাম্বিয়েন্ট টেম্প। |
-10~50℃ |
|||
গোলমাল |
≤50 dB@3মি |
|||
শারীরিক পরামিতি |
এফসি স্ট্যাক |
24.2(L)*14.9(W)*6.9(H) |
এফসি স্ট্যাক |
2.1 কেজি |
মাত্রা) |
ওজন (কেজি) |
|||
পদ্ধতি |
24.2(L)*15.5(W)*22.9(H) |
পদ্ধতি |
3.7 কেজি |
|
মাত্রা |
ওজন Kg) |
ফ্যান এবং BMS) সহ |
||
শক্তি ঘনত্ব |
800W/L |
শক্তি ঘনত্ব |
950W/KG |
|
খন্ড আকারে |
ওজন দ্বারা |
2kw স্ট্যাক মেরুকরণ বক্ররেখা
2.2 জ্বালানী কোষ সিস্টেম উপাদান
2.2.1 মূল সহায়ক উপাদান (BMS)--ফুয়েল সেল ম্যানেজমেন্ট সিস্টেম
হাইড্রোজেন চালিত UAV স্ট্যাকের জন্য বিশেষ পাওয়ার ম্যানেজমেন্ট সিস্টেম রিমোট কন্ট্রোল এবং জ্বালানী সেল সিস্টেমের তথ্য অধিগ্রহণ উপলব্ধি করতে পারে। এটি সেকেন্ডারি ব্যাটারি সহ বুদ্ধিমান হাইব্রিড হতে পারে এবং সেকেন্ডারি ব্যাটারির জন্য অভিযোজিত চার্জও হতে পারে, এটি জ্বালানী সেল ব্যাটারি প্রয়োগের ক্ষেত্রে একটি মূল প্রযুক্তি।
2.2.1 Chivet2022 ফুয়েল সেল ম্যানেজমেন্ট সিস্টেমের স্ট্যান্ডার্ড প্যারামিটার |
|||
|
|||
কর্মক্ষমতা ইনপুট |
FC প্রান্তে সর্বাধিক ইনপুট বর্তমান |
80A |
|
FC প্রান্তে সর্বোচ্চ ইনপুট ভোল্টেজ |
80V |
||
হাইব্রিড ব্যাটারি শেষের সর্বাধিক ইনপুট বর্তমান |
80A |
||
হাইব্রিড ব্যাটারি শেষের সর্বোচ্চ ইনপুট ভোল্টেজ |
80V |
||
চার চ্যানেল তাপমাত্রা ইনপুট শেষ |
-60â″ƒ-150â″ƒ |
||
এক চ্যানেল পরিবেষ্টিত তাপমাত্রা এবং আর্দ্রতা ইনপুট শেষ |
-60℃-150℃, RH30~100% |
||
দুই চ্যানেল চাপ ইনপুট শেষ |
0-100MPa |
||
দুই চ্যানেল গতি পালস সংকেত গ্রহণ শেষ |
ফ্যান বা পাম্পের গতি পরিমাপ করতে ব্যবহৃত হয় |
||
কর্মক্ষমতা আউটপুট |
হাইব্রিড আউটপুট বর্তমান |
দীর্ঘমেয়াদী অপারেশনের জন্য সর্বোচ্চ 80A, তাত্ক্ষণিক সর্বোচ্চ মান150A(5মিনিট) |
|
হাইব্রিড আউটপুট শেষের সর্বোচ্চ ভোল্টেজ |
80V |
||
দুই PWM পালস প্রস্থ গতি নিয়ন্ত্রণ আউটপুট |
0 ~ 100% গতি নিয়ন্ত্রণ, শীতল বায়ু নিয়ন্ত্রণ ফ্যান বা কুলিং সার্কুলেটিং পাম্প। |
||
এক আর্দ্রতা পাওয়ার আউটপুট |
ভোল্টেজ 5V, সর্বাধিক বর্তমান 5A |
||
একটি কুলিং ফ্যান পাওয়ার আউটপুট |
ভোল্টেজ 12V ~ 36V, সর্বাধিক বর্তমান 10A |
||
একটি কুলিং সার্কুলেটিং ওয়াটার পাম্পের পাওয়ার আউটপুট |
ভোল্টেজ 12V ~ 36V, সর্বাধিক বর্তমান 10A |
||
ওয়ান-ওয়ে স্ট্যাক গ্যাস ইনলেট সোলেনয়েড ভালভের পাওয়ার আউটপুট |
ভোল্টেজ 12V ~ 36V, সর্বাধিক বর্তমান 3A |
||
ওয়ান-ওয়ে স্ট্যাক গ্যাস আউটলেট সোলেনয়েড ভালভের পাওয়ার আউটপুট |
ভোল্টেজ 12V ~ 36V, সর্বাধিক বর্তমান 3A |
||
বাহ্যিক লোড পাওয়ার আউটপুট |
ভোল্টেজ 12V ~ 36V, সর্বাধিক বর্তমান 6A |
||
ফ্লাইট কন্ট্রোল পাওয়ার আউটপুট |
ভোল্টেজ 12V ~ 48V, সর্বাধিক বর্তমান 3A |
||
পাওয়ার আউটপুট পোর্ট দ্বারা দাঁড়ানো |
সর্বাধিক বর্তমান 5A |
||
দুটি যোগাযোগ পোর্ট |
485/TTL |
||
সমর্থনকারী সফ্টওয়্যার ফাংশন |
প্রদর্শন: জ্বালানী কোষ ভোল্টেজ, বর্তমান, আউটপুট শক্তি এবং তাপমাত্রা; হাইব্রিড ইলেকট্রিক সেল ভোল্টেজ, চার্জ স্রাব বর্তমান এবং আউটপুট শক্তি; সিস্টেমের মোট আউটপুট শক্তি; পরিবেশ তাপমাত্রা এবং আর্দ্রতা; কুলিং ফ্যানের গতি; হাইড্রোজেন স্টোরেজ ট্যাঙ্কের চাপ এবং ব্যাটারিতে গ্যাসের চাপ ক্ষমতা |
ধ্রুবক কারেন্ট বা ফুয়েল সেল পারফরম্যান্স অ্যাডাপটিভ চার্জিং নির্বাচন করা যেতে পারে এবং সর্বোচ্চ চার্জিং কারেন্ট হল 25A (চার্জিং মডিউলটি কুলিং ফ্যান দিয়ে সজ্জিত) |
|
নিয়ন্ত্রণ: গ্যাস ইনলেট এবং আউটলেট সোলেনয়েড ভালভ; সেকেন্ডারি ব্যাটারি চার্জিং মোড এবং চার্জিং বর্তমান মান, চার্জিং শর্ত সেটিং; কুলিং ফ্যানের গতি এবং তাপমাত্রা নিয়ন্ত্রণের অবস্থার সেট করা স্থির; কুলিং ওয়াটার পাম্পের গতি এবং তাপমাত্রা নিয়ন্ত্রণের শর্ত নির্ধারণ; গ্যাস চাপ সেন্সর |
|||
পরিবেশগত বৈশিষ্ট্য |
কাজ তাপমাত্রা |
-45-60℃ |
|
কাজের পরিবেশের আর্দ্রতা |
0-100% |
||
স্টোরেজ পরিবেশের আর্দ্রতা |
-75℃-75c |
||
শারীরিক পরামিতি |
আকার |
160*120*45 মিমি |
|
ওজন |
480 গ্রাম |
||
|
|||
2.2.2 হাইড্রোজেন স্টোরেজ বোতল |
|||
কাজের চাপ |
35MPa |
|
|
আয়তন |
12L |
||
আকার |
D196*L532 |
||
ওজন |
3.85 কেজি |
||
জীবনকাল |
স্ফীত এবং 500 বার deflate |
||
|
|||
2.2.3 সোলেনয়েড ভালভ |
|||
রেটেড ভোল্টেজ |
DC24V |
|
|
রেট করা বর্তমান |
120+-15%mA |
||
চাপ ব্যাপ্তি |
0-90Kpa |
||
ক্ষমতা |
<2w |
||
কাজ তাপমাত্রা |
0C-55℃ |
||
ওজন |
50 গ্রাম |
||
জীবনকাল |
100000 বার স্যুইচ করুন |
|
|
|
|||
2.2.4 কুলিং ফ্যান |
|
|
|
হারের ক্ষমতা |
57.6w DC48V/1.2A |
|
|
কাজ তাপমাত্রা |
-20â″ƒ-70â″ƒ |
||
দ্রুততা |
14900R/মিনিট |
||
আকার |
91*91*38 মিমি |
||
প্রবাহের হার |
5.1m3/মিনিট |
||
গোলমাল |
40dB |
||
জীবনকাল |
70000h/40℃ |
||
|
|||
2.2.5 কন্ট্রোল সিস্টেম কুলিং ছোট ফ্যান |
|||
হারের ক্ষমতা |
1.44w DC24V/0.06A |
|
|
দ্রুততা |
5000R/মিনিট |
||
আকার |
30*30*10 মিমি |
||
ওজন |
8 গ্রাম |
||
গোলমাল |
16dB |
||
জীবনকাল |
28000h/40℃ |
পণ্য প্রয়োগ এবং কাজের নীতি
ড্রোন পাওয়ার প্যাকের বিকাশ যা PEM ফুয়েল সেল
(-10 ~ 45ºC এর মধ্যে তাপমাত্রায় কাজ করে)
আমাদের ড্রোন ফুয়েল সেল পাওয়ার মডিউল (এফসিপিএম) অফশোর ইন্সপেকশন ইউএভি, সার্চ এবং রেসকিউ ইউএভি, এরিয়াল ফটোগ্রাফি এবং ম্যাপিং ইউএভি, প্রিসিশন এগ্রিকালচার ইউএভি এবং আরও অনেক কিছু সহ পেশাদার UAV বাণিজ্যিক অ্যাপ্লিকেশনগুলির একটি বিস্তৃত পরিসরের জন্য শক্তি সরবরাহ করার জন্য আদর্শ।
জ্বালানী কোষগুলি জ্বলন ছাড়াই বিদ্যুৎ উত্পাদন করতে ইলেক্ট্রোকেমিক্যাল বিক্রিয়া ব্যবহার করে। হাইড্রোজেন জ্বালানী কোষগুলি বায়ু থেকে অক্সিজেনের সাথে হাইড্রোজেনকে একত্রিত করে, উপজাত হিসাবে শুধুমাত্র তাপ এবং জল নির্গত করে। এগুলি অভ্যন্তরীণ দহন ইঞ্জিনের চেয়ে বেশি দক্ষ, এবং ব্যাটারির বিপরীতে, রিচার্জ করার প্রয়োজন হয় না এবং যতক্ষণ পর্যন্ত তাদের জ্বালানী সরবরাহ করা হয় ততক্ষণ পর্যন্ত কাজ চালিয়ে যাবে৷
আমাদের ড্রোন ফুয়েল সেলগুলি এয়ার-কুলড, ফুয়েল সেল স্ট্যাক থেকে তাপ ঠান্ডা প্লেটে পরিচালিত হয় এবং এয়ারফ্লো চ্যানেলের মাধ্যমে সরানো হয়, যার ফলে একটি সরলীকৃত এবং সাশ্রয়ী শক্তি সমাধান হয়।
হাইড্রোজেন ফুয়েল সেলের অন্যতম প্রধান উপাদান হল গ্রাফাইট বাইপোলার প্লেট। 2015 সালে, VET গ্রাফাইট বাইপোলার প্লেট তৈরির সুবিধা নিয়ে ফুয়েল সেল শিল্পে প্রবেশ করে। প্রতিষ্ঠিত কোম্পানি Miami Advanced Material Technology Co., LTD।
বছরের পর বছর গবেষণা ও উন্নয়নের পর, পশুচিকিত্সকের কাছে এয়ার কুলিং 10w-6000w হাইড্রোজেন ফুয়েল সেল, UAV হাইড্রোজেন ফুয়েল সেল 800w-3000w উৎপাদনের জন্য পরিপক্ক প্রযুক্তি রয়েছে, নতুন শক্তির সবচেয়ে বড় শক্তি সঞ্চয় সমস্যা হিসাবে, আমরা এই ধারণাটি সামনে রেখেছি যে PEM বৈদ্যুতিক রূপান্তরিত করে। সংরক্ষণের জন্য হাইড্রোজেনে শক্তি এবং হাইড্রোজেন জ্বালানী কোষ হাইড্রোজেন দিয়ে বিদ্যুৎ উৎপন্ন করে। এটি ফটোভোলটাইক বিদ্যুৎ উৎপাদন এবং জলবিদ্যুৎ উৎপাদনের সাথে সংযুক্ত করা যেতে পারে।
